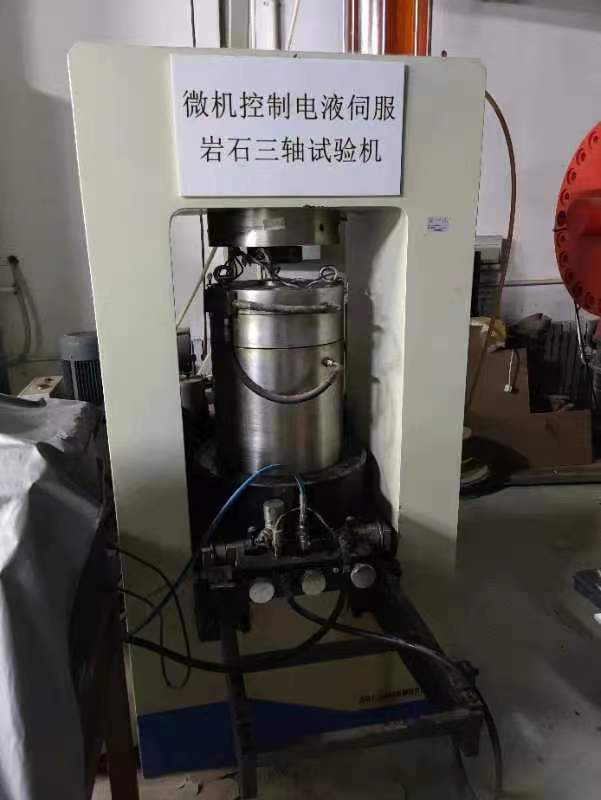

PDY-2000岩石三轴试验机 PDY-2000岩石三轴试验机技术指标 PDY-2000岩石三轴试验机主要技术参数，配置和性能如下表： 主 要 技 术 指 标 及 参 数 | 轴向最大试验力 | 2000kN | 测力分辨率 | 优于1/180000 | 负荷测量精度 | 优于±1% | 轴向位移精度 | 优于±0.5%F.S | 轴向位移量程 | 0～100mm | 轴向变形速度 | 0.001mm/min～150mm/min | 动态频率范围 | 0.01-5hz | 伺服液压源 | 流量：5+70L/min 压力：21MPa | 环形引伸计 | φ100/10 | 主机外形尺寸 （长x宽x高） | 900 mm×1432 mm×2460 mm | 主机重量 | 4800kg | 试样尺寸 | 圆试样:φ50×100mm, φ100×200mm，400立方体 | 最大围压 | 100MPa | 测量精度 | ±2% | 围压加载速度范围. | 0.01-0.5MPa/s |
PDY-2000岩石三轴试验机功能特点： 2.1 测量：采用高精度传感器、电子测力，确保测量精度； 2.2 数据处理：试验完后系统依项目标准要求，自动进行数据处理； 2.3 调零：按下调零键，示值自动复零； 2.4 显示：试验力值、加荷速率、试验曲线、参数设置，直观明了； 2.5 安全保护功能：自动实现超载、破坏、设定条件保护； 2.6 试验设置方便：控制软件依标准要求的试验条件，自动控制加荷、跟踪测量、数据处理并输出试验报告。
PDY-2000岩石三轴试验机配置清单 序号 | 名称 | 型号和规格 | 数量 | 原产地和制造商名称 | 1 | 主机架 | 底座 | 12吨 | 1件 | 无 | 上下横梁 | 1套 | 立柱 | 2件 | 液压升降平台 | 1套 | 支座 | 1套 | 配套工装 |
| 1套 | 压缩剪切，围压系统客户自备 |
序号 | 名称 | 型号和规格 | 数量 | 原产地和制造商名称 | 2 | 70L+5L 伺服动力源 | 高压内啮合齿轮泵 | NACHI | 2套 | 日本 日本NACHI公司 | 电机 | ABB | 21套 | 瑞士 | 高压胶管、接头 | H | 1套 | 仿美国派克H型 | 伺服阀 | 力士乐 | 1件 | 德国 力士乐公司 | 高低压阀组 | 力士乐 | 1套 | 自产 | 强电系统 | 彩色触屏 | 1套 | 自产 | 水冷交换器 | 10kw |
|
|
|
|
|
|
序号 | 名称 | 型号和规格 | 数量 | 原产地和制造商名称 | 3 | 作动器 | 200吨垂直作动器 | 2000KN | 1套 | 自产 | 内置式位移传感器 | 300mm | 3件 | 美国MTS |
序号 | 名称 | 型号和规格 | 数量 | 原产地和制造商名称 | 4 | 控制系统 | 外置式控制器 | FT12 | 1套 | DOLI | 计算机 | 研华 | 1套 |
| 环形引伸计 | 100/10 | 1套 | 成都 | 随机线缆 |
| 1套 |
| 电器附件 |
| 1套 |
|
|
|
|
|
