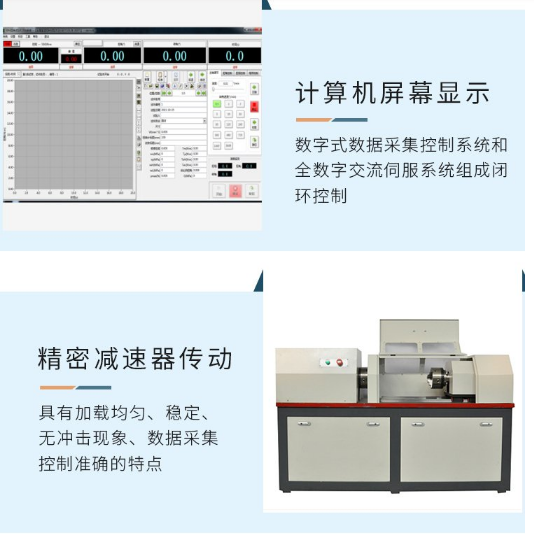

微机控制光缆箱扭转试验机通信光缆扭转试验机 产品性能特点 NDW系列微机控制材料扭转试验机通信光缆扭转试验机是根据GB/T2611-2007《试验机通用技术要求》和GB/T10128-2007《金属室温材料扭转试验方法》、YDT 988-2015 《通信光缆交接箱》、YD/T 814.1-2013 《光缆接头盒 第1部分:室外光缆接头盒》、YDT 2150-2020 《光缆分纤箱》等标准制造。本设备适用于测试光缆承受机械扭转的能力，通过施加正反向扭转力，对于合格的光缆要 求光纤不断裂，光纤的衰减变化不超过光缆产品详细规范中规定的值，光缆护套不开裂， 缆 芯元构件不损坏。 适用标准：国标、ASTM、等国内外标准。本机外形美观、操作方便、性能稳定可靠。 本公司生产的微机控制扭转试验机结合国外先进控制技术、精美的外观设计。采用台湾ABBA公司高精度超宽直线导轨和超厚主机钢板构成高强度主机，应用交流伺服电机做为输出动力源传递给高效摆线针轮减速系统从而实现了高性能的扭矩和扭转角度的输出和控制。 控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统及高精度扭矩传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。 试验机专业软件可实现自动求取最大扭矩、抗扭强度、上下屈服扭矩、规定非比例扭矩、切变模量等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应国家标准的要求、试验报告多样化如WORD、EXECEL等方式。 本机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的扭转性能指标的测试，完全符合国家相关标准的要求。 该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。  通信光缆扭转试验机主要技术指标 技术参数
1 zui大扭矩： 200Nm；
2 试验机准确度等级： 0.5级；
3 扭矩测量范围： 2%-100.%F.S；
4 扭矩示值相对误差： 示值的±1%以内；
5 扭矩分辨力： zui大扭矩的1/300000（全程不变化）；
6 扭转角测量范围： 0-9999°；
7 扭转角示值相对误差： 示值的±1%以内；
8 扭转计扭角分辨力： 0.01°；
9 扭转计扭角示值相对误差： 示值的±1%以内；
10扭转速度： 0.36-360°/min（无级调速）；
11扭转速度相对误差： 设定值的±0.5%以内；
12夹头间zui大距离: 0-350mm；
13试样平行段最小直径： φ6-φ20mm；
14电源电压： AC220V 50Hz；
15 主电机功率： 0.75kW；

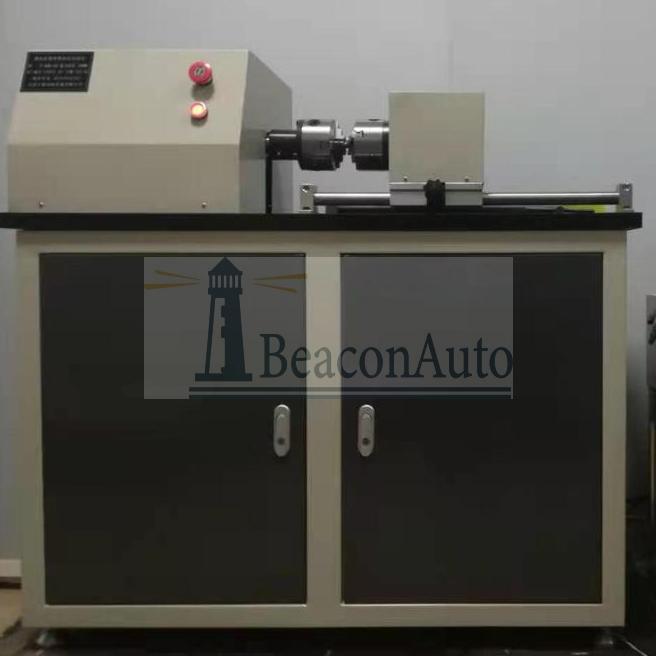

通信光缆扭转试验机主机配置 l 高强度扭转试验机主机一台（台式结构,整机喷塑处理） l 日本松下交流伺服电机 一套 l 台湾ABBA精密直线导轨两套 l 高效针线摆轮减速机一套 l 200N/m高精度扭矩传感器一支 l 试验机专用扭转辅具一套 l 联想计算机一台（19寸液晶显示器） l 惠普HP彩色喷墨打印机一台 l 扭转试验机专用试验测控系统一套 l WINDOWS98/2000/XP操作环境下的扭转试验机专用软件一套 标签：通信光缆扭转试验机
|
