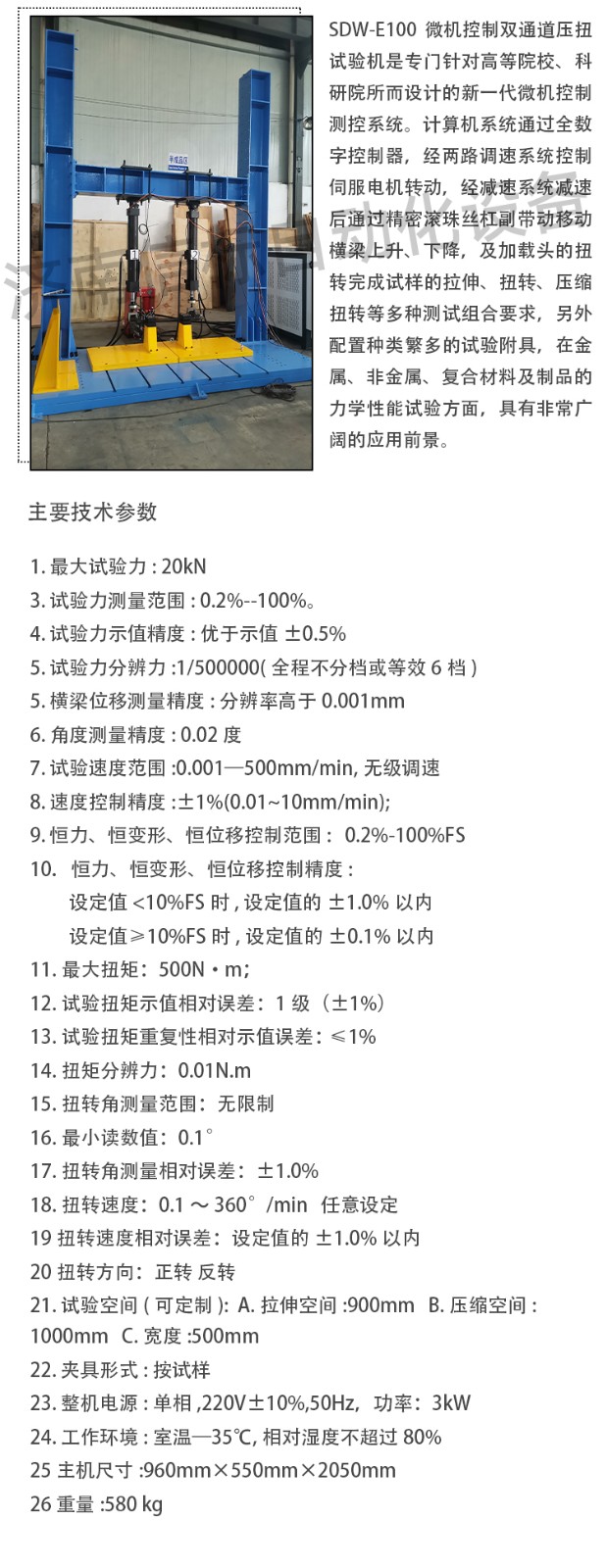

主要技术指标： 1. 最大试验力: 20kN 3. 试验力测量范围: 0.2%--100%。 4. 试验力示值精度:优于示值±0.5% 5. 试验力分辨力:1/500000(全程不分档或等效6档) 5. 横梁位移测量精度:分辨率高于0.001mm 6. 角度测量精度: 0.02度 7. 试验速度范围:0.001—500mm/min,无级调速 8. 速度控制精度:±1%(0.01~10mm/min); 9. 恒力、恒变形、恒位移控制范围: 0.2%-100%FS 10．恒力、恒变形、恒位移控制精度: 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 11.最大扭矩：500N·m； 12.试验扭矩示值相对误差：1级（±1%） 13.试验扭矩重复性相对示值误差：≤1% 14.扭矩分辨力：0.01N.m 15.扭转角测量范围：无限制 16.最小读数值：0.1° 17.扭转角测量相对误差：±1.0% 18.扭转速度：0.1～360°/min 任意设定 19.扭转速度相对误差：设定值的±1.0%以内 20.扭转方向：正转 反转 21. 试验空间(可定制): A.拉伸空间:900mm B.压缩空间:1000mm C.宽度:500mm 22. 夹具形式: 按试样 23. 整机电源:单相,220V±10%,50Hz，功率：3kW 24. 工作环境:室温—35℃,相对湿度不超过80% 25 主机尺寸:960mm×550mm×2050mm 26 重量:580 kg 主机 1.1主机采用高钢度框架结构，强度高、变形小； 1.2 采用进口高精度滚珠丝杠，传动高效平稳； 1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙； 1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可达1:100000； 1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象； 1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。 1.7NMRV高精度减速机，零背隙保证正反转没有间隙 1.8防耦合反力架，保证压缩和扭转时两路传感器互不影响。
|
