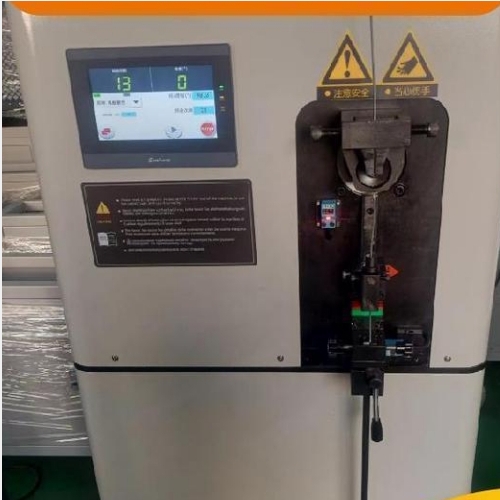

金属高温旋转弯曲疲劳试验机 一、用途及结构特点 1. XWP—x6000金属高温旋转弯曲疲劳试验机用于检定动态扭矩传感器，转速及对应输出频率的不确定度。本机采用松下小惯量伺服电机作为驱动单元，外置高精度旋转编码器与主轴相连做为转速传感器，高速DSP+ARM,作为电机驱动及编码器采集的核心控制单元，保证高速低速时转速控制的准确性和平稳性。 彩色触摸屏实现显示发出频率，理论转速，电机实时转速，主轴转速，并可根据需要设置，多级转速，多级转速可以自行执行，从低到高，转速到达后可以设置旋转保持时间。数据自动记录。 2. 根据被测传感器特点，配置专门的磁性安装支架，传感器主轴采用dingjian式结构，后尾架可以前后移动，（可靠保证同轴度，）传感器主轴旋转采用磨床的加载 3. 夹具采用弹性前后夹头夹持试样，夹头与主轴弹性筒夹连接，可实现精密配合，保证夹持试样的径向跳动满足航标及国标的要求。 二、金属高温旋转弯曲疲劳试验机型号命名规则 XWP—x6000： 1. W：弯曲 X：旋转 P:疲劳 J：简支梁式 X：悬臂梁 2. 6000：zuida转速，单位：r/min；系列值有：12000、6000、3000、1500
三﹑金属高温旋转弯曲疲劳试验机主要技术指标(可根据客户材料要求定制) 1. 加载能力：210NCM (砝码重量：1N*2 2N*2 5N*1 10N*1) 2. 加载力臂：200mm；力臂长度相对误cha：≤±0.3%；左右夹具间距可调。 3. 左右夹具同轴度：≤Ф0.02mm； 4. 静态径向跳动量：≤0.02mm；动态径向跳动量：≤0.06mm； 5. 弯距相对误差：≤±1%；左右弯距相对误差：≤±1%；弯距重复性相对误差：≤±1%； 6. zuida计数：108；计数误差：±1； 7. 试验转速：6000r/min 可选：1500/3000/12000或定制 8. KDT-1000-K30/80 型对开筒式高温大气炉（选配） 1) 采用三段电热合金加热对开筒式结构，具有三段控温工作方式；采用宇电AI-708 智能温度调节仪表及调相功率驱动，支持 K 型或 S 型热电偶测控温；温度显示分辨率 0.1℃，具有多段可编程功能，冷端自动补偿误cha≤0.5℃。 2) 温度范围：300℃～1000℃。 3) 温度示值误cha：0.1 级；灵敏度：0.1℃。 4) 温度波动度： 序号 | 试验温度T | 温度波动度 | 备注 | 1 | T≤600℃ | ±3℃ |
| 2 | 600℃＜T≤900℃ | ±4℃ |
| 3 | ＞900℃ | ±5℃ |
|
5) 在试样工作部分的炉膛内温度均匀度不大于 15℃。 6) 配有1 路专用测温通道以方便用户使用。 7) 炉内径向移动距离：15mm 9. 配有触摸屏操作及显示面板用于完成所有控制参数的设置、所有测量数据的显示及所有的试验操作；配有与计算机通讯的网络接口，当选配计算机时，可实现计算机对单台设备的测控或对多台设备的组网测控；试验周次可以任意设定，达到设定值可自动停机并具有掉电保护功能。 10. 前后夹具均采用弹性锥套夹持试样方式，实现精密配合。 11. 具有完备的保护功能，如断电保护、马达过流保护、试样破断自动停机保护、等，设备装有透明防护罩，试验过程可无人值守。 12. 当配置计算机时可对单台试验机或多台试验机进行集散式测控。计算机以WIN10为工作平台，采用虚拟面板操作方式，界面清晰、操作便捷、程序规范稳健，完成对整个设备的管理控制、试验数据的采集处理及存贮打印；全过程试验数据、试验状态及每个试验状态所发生的时刻能自动存储到计算机硬盘上；对于间歇性疲劳试验，试验过程数据可自动续接，以维护验过程数据的完整性；试验数据可报表打印，其格式也可转换成常用的软件文档格式，如 Word、Excel 等。 13. 电源：三相五线 380VAC/50Hz 或单相三线 220VAC/50Hz 电源，电压波动不大于±10%， 14. zuida功率：约 1kW （配置高温炉时约 3.5kW）。 15. 适用标准： 1) JJG 652-2012 旋转弯曲疲劳试验检定规程 2) HB 5153-1996 金属高温旋转弯曲疲劳试验方法 3) HB 5152-1996 金属室温旋转弯曲疲劳试验方法 4) GB/T 4337-2015 金属材料 疲劳试验 旋转弯曲方法 5) ISO 1143-2010 Metallic materials Rotating bar bending fatigue testing 6) GB/T 2107-1980 金属高温旋转弯曲疲劳试验方法。 7) GB 7733-87 金属旋转弯曲腐蚀疲劳试验方法 四、金属高温旋转弯曲疲劳试验机设备主要配置 序号 | 名称 | 型号规格 | 数量 | 备注 | 1 | 试验机主机 | XWP-X6000 | 1台 |
| 2 | 测量控制系统 |
| 1台 |
| 3 | 加载砝码 | 满足所选型号设备的加载弯矩要求 | 1组 |
| 4 | 室温夹具 | KDER-32：含Ф12、夹块 | 1套 | 可选其它规格夹块 | 5 | 卧式三段对开筒式高温炉及控制器 | LT-1000-K30/80 | 1套 | 选配，需单独购买 | 6 | 高温夹具(DZ22) | DZ22型常用系列： GW-9、GW-11、GW-12、GW-17 注：可选其它规格夹具 |
| 选配，需单独购买 1套或多套可选 | 7 | 随机工具 |
| 1套 |
| 8 | 随机文件（英文） |
| 1套 | 配置英文操作界面 | 9 | 计算机/笔记本电脑 |
| 1台 | 主流机型与配置 |
更多金属高温旋转弯曲疲劳试验机资料请联系我们.
|
