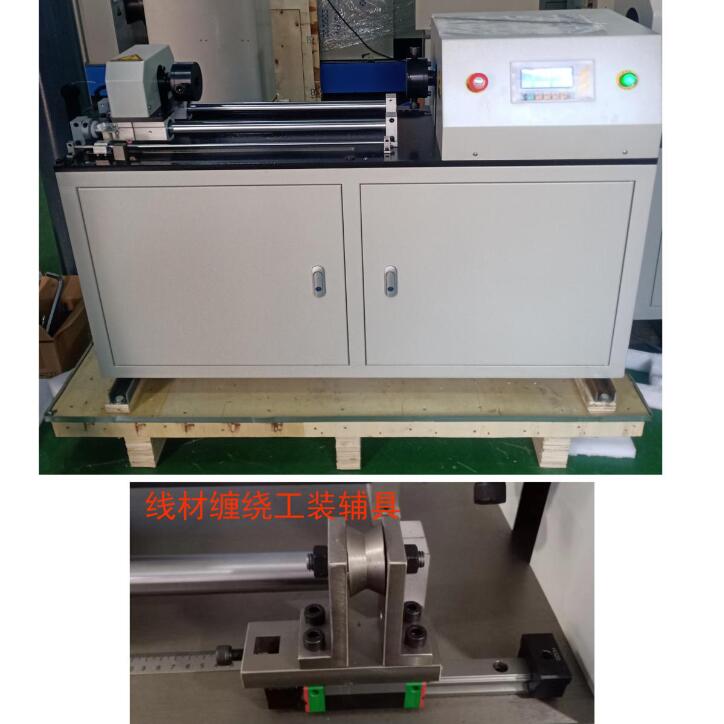

CR-10A金属线材扭转缠绕一体试验机 产品型号：CR-10A 主要用途： 1、CR-10A金属线材扭转缠绕一体试验机适用于测定直径(或特征尺寸)为0.1-10mm的金属线材在单向或双向扭转中承受塑性变形的能力及显示线材表面和内部的缺陷。 2、缠绕是将0.1-1.5mm直径的试样在芯棒上紧密缠绕规定螺旋圈数。 依据参考标准： 《GB/T238-2013线材扭转试验方法》 《GB/T239-1999线材扭转试验方法》 《JB/T9376线材扭转试验机》 《GB/T 4909.4裸电线试验方法 第4部分：扭转试验》 《GB/T 20509电力机车接触材料用铜及铜合金线坯》等相关标准。
金属线材扭转缠绕一体试验机产品特征： 1.试验过程中按照标准施加的轴向力、旋转加力、试验试件断开时的圈数锁存、终止试验均有控制仪表自动控制，操作简单方便。 2.轴向加力采用比列杠杆砝码加力，砝码的精度优于1%. 3.电器部分由控制仪表、控制电机、旋转卡盘组成。 4.旋转速度由控制仪表来设定。线材扭转圈数计数由控制仪表直接显示。 5.高精度移动导轨，保证两头对中性。 6.为保证试验人员安全、方便观察试验过程，机器带有可移动、透明式安全防护罩。 金属线材扭转缠绕一体试验机主要技术参数： 检测扭转线材直径：Φ0.1-Φ10 检测缠绕线材直径：Φ0.1-Φ1.5 试验两卡盘同轴度：﹤Φ0.4 移动导轨在全长范围内的平直度：﹤0.2 两卡盘间的最大距离mm：500 扭转速度：15，30;60;90;120转/分 旋转圈数最小读数值：0.1 计算形式：自动 试验夹具硬度：HRC55-65 轴向加力砝码精度：优于±1% 试验夹持形式：手动 试验机工作噪声：﹤70dB 电源电压（必须有可靠的接地措施）：220ｖ±10%，50Hz 电机功率：1.1KW 金属线材扭转缠绕一体试验机系统配置： 主机框架1套 机器外壳1套 扭转缠绕柜体一套 有机玻璃防护罩一套 精密伺服电机电机1套 精密调速驱动器1部 高精度计数传感器1只 高精度断裂感应开关1只 砝码1套 夹具体1对， MCU控制电器, 钳口3套 工具1套 缠绕装置一套 说明书1份 合格证1份 装箱单1份 金属线材扭转缠绕一体试验机主要功能： 1、单向扭转：试样绕自身轴线向一个方向均匀旋转至规定次数或试样断裂。 2、双向扭转：试样绕自身轴线向一个方向均匀旋转至 规定次数后，向相反方向旋转相同次数或试样断裂。 3、缠绕部分：①试验一般应在10℃-35℃的室温下进行。 ②以每秒不超过一圈的规定速度沿螺旋线方向紧密缠绕在芯棒上。必要时，可减慢缠绕速度，以防止温度升高而影响到试验结果。 ③缠绕试验结果判定应按相关标准的规定执行。如无具体要求，可在不用放大工具的情况下检查试样表面，如未发现裂纹则该试样判为合格。对 直径小于0.5mm的线材应在放大约10倍的情况下进行检查。 标签：CR-10A金属线材扭转缠绕一体试验机
|
