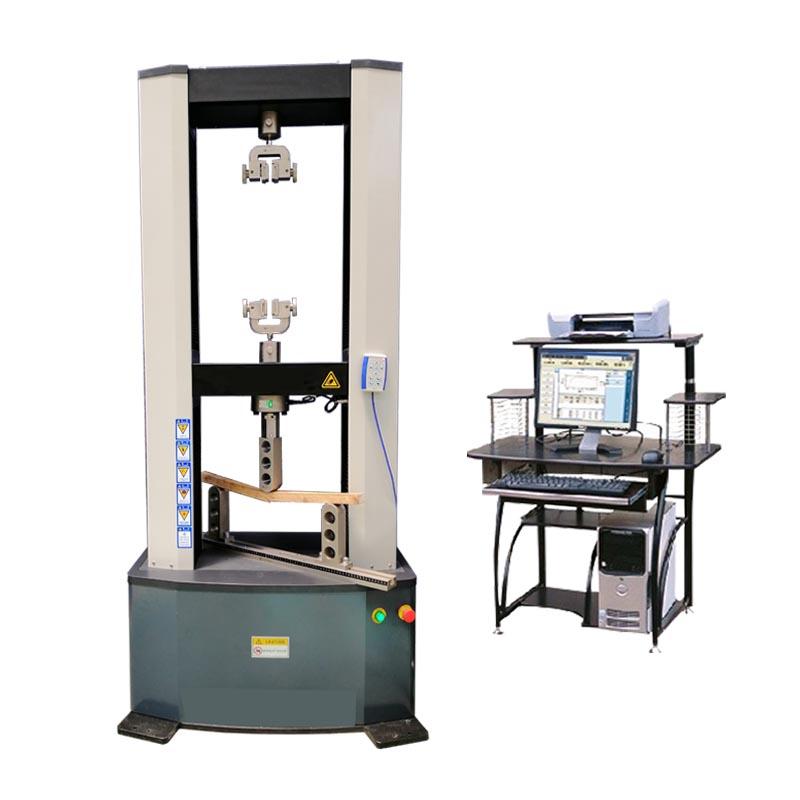

WDW-20T土工布拉伸穿刺试验机 WDW-20T土工布拉伸穿刺试验机用于各种玻纤土工布、机织土工布、稀松机织土工布、非织造土工布、复合土工布、针织土工布和毡垫、塑料经编土工布、T**G单向拉伸塑料土工格栅、TGSG双向拉伸塑料土工格栅、塑料土工网(CE121,CE131,CE15工程网和DN1, HF10排水网)、土工网状物、松散结构材料、土工合成材料，干态、调湿和浸湿状态，进行拉伸、顶破、刺破等力学性WDW-20T土工布拉伸穿刺试验机试验测试项目：拉断力、拉伸强度、顶压力、顶破强力、位移、顶破位移、预负荷伸长率、负荷伸长率、2％伸长率、5％伸长率、标称伸长率、割线模量、平均值和异变系数、拉伸蠕变、拉伸蠕变断裂。 WDW-20T土工布拉伸穿刺试验机依据GB及ISO、JIS、ASTM、DIN、BS等***进行试验和提供检测数据。 →增加附具，可完成多类材料拉伸、压缩、弯曲试验； 1.各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。 2.各种金属、薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。 3.纺织、食品、药品、化妆品、生物材料性能试验。 4.电子部件的拉脱、剥离、焊接强度试验。 5.印刷电路板的剥离、弯曲强度、紧固件性能试验。 6.木制品、纸产品、胶片样品等非金属材料试验。 7.应力松弛试验及粘合剂强度试验。 WDW-20T土工布拉伸穿刺试验机依据标准： →GB/T13763-土工布梯形法撕破强力试验方法； →GB/T19470-2004土工合成材料 塑料土工网； →JT/T520-公路工程土工合成材料.短纤针刺非织造土工布； →GB/T17690-塑料扁丝编织土工布； →GB/T1040.1-塑料拉伸性能测定***部分：试验方法总则； →JTJ239-水运工程织物应用技术规范； →JC839.1-玻璃纤维土工格栅路面用； →GB/T17637-土工布及其有关产品 拉伸蠕变和拉伸蠕变断裂性能的测定； →GB/T14800-2010土工合成材料静态顶破试验（CBR法）；ISO12236：2006，IDT； →GB/T21825-2008玻璃纤维土工格栅； →GB/T15788-2005土工布及其有关产品 宽条拉伸试验； →GB/T17689-2008土工合成材料 塑料土工格栅； →SL235-2012土工合成材料测试规程； WDW-20T土工布拉伸穿刺试验机主要技术指标： WDW-T系列，5kN/10kN/20kN/30kN/50kN/100kN微机控制土工材料试验机 | 1 | 试验力 | 5kN/10kN/20kN | 30kN/50kN | 100kN | 2 | 试验机级别 | 0.5级 / 1级 | 3 | 负荷测量范围 | 0.4%～***FS（0.5级）/1%～***FS（1级） | 4 | 示值相对误差 | ±0.5%（0.5级）/±1.0%以内（1级） | 5 | 试验力分辨力 | 1/±300000FS（全程分辨力不变） | 6 | 变形测量范围 | 0.4%～*** | 7 | 力控速率调节范围 | 0.005%～5%FS/S | 8 | 力控速率控制精度 | 速率<0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内； | 9 | 变形速率调节范围 | 0.005～5%FS/s； | 10 | 变形速率控制精度 | 速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； | 11 | 位移速率调节范围 | 0.001～500mm/min；（可定制高速系统0.001～2000mm/min） | 12 | 位移速率控制精度 | 为设定值的±0.2%以内； | 13 | 恒力、恒变形、恒位移控制范围 | 0.5%～***FS | 14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 | 15 | 有效试验跨度 | 400mm | 400mm | 500mm | 16 | 横梁移动行程 | 1000mm | 1000mm | 1200mm | 17 | 电源电压 | ～220V±10% 50Hz（须可靠接地） | 18 | 机器功率 | 400W | 750W | 2000W | 19 | 载荷机架尺寸(LWH) | 860x460x1750mm | 940x520x1850mm | 1050x560x2150mm | 20 | 机器重量 | ≈300kg | ≈500kg | ≈800kg |
|
|
|
|
|
|
WDW-20T土工布拉伸穿刺试验机主要配置： 名 称 | 内 容 | 备 注 | 载荷机架 | 高刚性、高稳定性、门式载荷机架 | 1台 | 驱动系统 | 进口交流伺服电机及驱动器 | 1套 | 测控系统 | 全数字闭环、多通道、多功能、易操控 | 1套 | 测力传感器 |
| 1支 | 手持控制器 |
| 1只 | ***附具 | 土工材料拉伸、顶破、刺破 | 1套 | 压缩附具 |
| 1套 | 计算机 | 主流品牌 | 1台 | 随机工具 |
| 1套 | 技术资料 | 说明书、装箱单、合格证、服务单 | 1套 | 试验机软件 | 中文版/可定制英文版 | 1套 |
