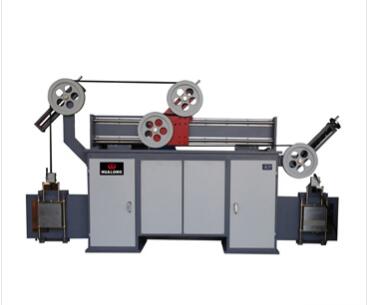

GQR- 100 光缆曲绕试验机 1设备用途： GQR- 100 光缆曲绕试验机适用于测试光缆承受反复曲绕的能力，通过施加反复曲绕力，对于合格的光缆要 求光纤不断裂，光纤的衰减变化不超过光缆产品详细中规定的值，光缆护套不开裂，缆芯元 构件不损坏。 2光缆曲绕试验机设备组成： 1曲饶主机部分 1 套 2夹具 1 套 3砝码 1 套 4)电气控制系统 (包括 PLC 模块) 1 套 5)电控箱 1 套 6) 触摸屏 1 台 3 光缆曲绕试验机主要技术参数： 1) 曲绕行程：1000mm，往返行程自动控制; 2) 滑轮总成： φ200mm、 φ250mm、 φ300mm 各 4 只，根据光缆试验要求自行调整； 3) 重锤重量：预张力重锤两组，27.5kg/组。每组配置砝码托架 (5kg) 、4 只 5kg 砝码、 1 只 2 .5kg 砝码，根据光缆试验要求自行添加调整； 4) 移动速度：小车移动 250~350mm/s； 5) 曲绕次数：1~9999 次，可任意设置； 6) 曲绕次数自动记录，运行至设置次数自动终止试验。
4光缆曲绕试验机 性能特点： 试验机主要用于光缆曲饶性能试验，包括型式试验和出厂试验， 以确定光缆承受曲饶 的能力。光缆曲饶试验机主要由机架、滑动导轨、砝码吊架、 电机减速机、砝码和弯曲心轴 (弯曲半径有 100mm、125mm、150mm) 、 电控箱等组成。 曲饶试验机曲饶的原理为试样两端固定加载预紧力。 设备安装试样时，注意砝码架的位置，起始状态为：左侧的砝码架为提起状态，右侧 的砝码架为落下状态。 光缆夹具芯块须根据光缆直径大小选择，放入光缆夹具夹具本体后，再旋紧夹紧手柄即 可夹紧光缆。光缆夹紧时，若对应的光缆比光缆夹具芯小时，可在光缆上缠些布头之类的东 西，即可夹紧。 电控说明：试验机由 PLC 与触摸屏控制，界面友好，操作简单，设置方便。本试验机驱动 部分采用台达变频器，它有过压、欠压、过流、过热、等保护功能。控制面板上的“急停开关” 用于意外情况或需紧急停止时使用，将其拍下有效， 需恢复时按箭头方向向右旋起。恢复时 时间间隔请在 30S 以上。 5 光缆曲绕试验机安装环境： 室内温度要求：10℃-40℃； 室内湿度要求：<80% (不结露) ； 无明显电磁场干扰； 无冲击、无震动； 周围无腐蚀性介质； 周围预留不小于 0.7 米的维修空间； 无明显电磁场干扰； 无冲击、无震动； 周围无腐蚀性介质； 周围预留不小于 0.7 米的维修空间； 标签：GQR- 100 光缆曲绕试验机
|
