YZY-I型哑铃形液压式试样制样机 一、 设备主要用途 YZY-I型哑铃形液压式试样制样机主要用于压制薄板等材料的标准试样，如更换模具或其他附具，还可作为一般压力机使用，拓展更多的使用功能。 二、 设备主要构成 该机由主机、液压缸、液压源和相应工装模具组成，主机受力框架采用整体钢板加工而成，刚性好，结构简单，操作方便。液压源采用三相电机驱动高压油泵，安全阀限制最高压力，由电动换向阀实现油路换向，即活塞杆的向上压剪运动和向下复位移动等动作。 设备具有结构先进、噪音小、效率高、无污染、操作轻便、运行安全等特点。
三、 哑铃形液压式试样制样机主要技术参数 1.最大压力负荷：300KN 2.加工试样厚度范围：0.1-3.0mm（根据板材厚度范围选择模具）； 备注可选模具规格：0.1-0.5mm ；0.5-1.0mm；
1.0-1.5mm；1.5-2.0mm；;

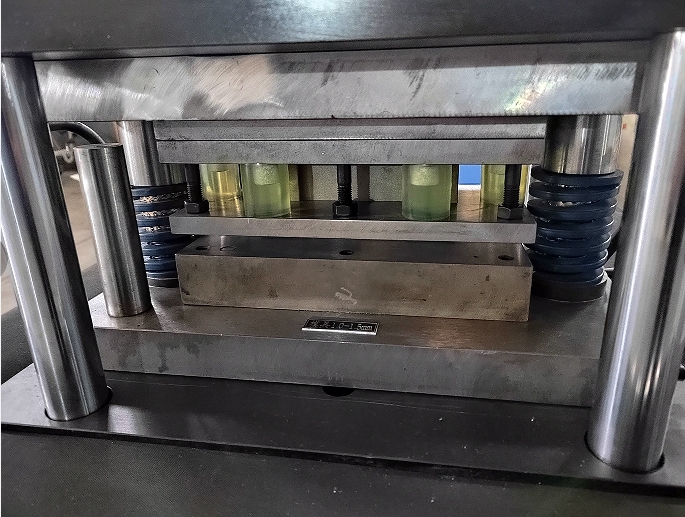

2.0-2.5mm；2.5-3.0mm。 3.试样宽度：90-95mm 4.活塞直径ф140mm 5.模具最大行程100mm； 6.外形尺寸（长X宽X高）：695×855×1050mm 7.电源：380V 1.1KW 四、 哑铃形液压式试样制样机设备特点 1、YZY-I为哑铃形液压式试样制样机。 2、YZY-I冲压的试片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。设备能够根据模具将试样一次压制成型自动停止，试样表面平整无划痕，周边无毛刺； 3、试样模具有足够好的强韧性，压制过程中能承受300KN的压力而不损坏，模具采用优质合金材料，不易磨损，使用寿命高； 4、开放的H型设计，可以方便放置试样，对板材宽度尺寸没有限制，能满足各种形状样品要求。试样模具能方便更换，随机附带模具一套； 5、设备能够由一人独立操作完成，操作过程一键完成，一次制样时间小于1分钟； 6、设备所用所有备件都易于购买； 7、1）安全 操作安全保护：本机在设计上采用安全操作模式，确保操作人员的人身安全； 系统安全保护:液压系统设有安全阀进行压力保护,电器系统有安全限位保护,以防模具被损坏; 2）方便 送样——油泵启动——冲裁——试样落地——复位——手动取样 3）设备应可靠接地； 五、操作规程： 1、根据需要，选择合适尺寸的模具。 2、把选好的模具从左右方向放入工作台与上横梁之间，并保证其在四立柱的中间位置。 3、接上交流380V电源(三火一零，需接地线），打开设备后盖门检查油泵电机是否按顺时针方向转动（必须是顺时针方向转动）。 4、接好电源后，拧开急停按钮。看模具上料处间隙是否能够放进料去，如不能放进料，按“油泵启动”按钮后，按住“复位”按钮，让模具向上运动直到能放进料为止。 5、放好料后，按住“冲裁”按钮，能听到料被剪断的声音，听到该声音即可松开“冲裁”按钮。 6、按“复位”按钮直到料能取出为止。 7.试样制作结束，按下急停按钮，拉下空气开关使设备断电。 注意，如遇紧急情况，按下急停按钮使设备断电！ 标签：哑铃形液压式试样制样机
|
