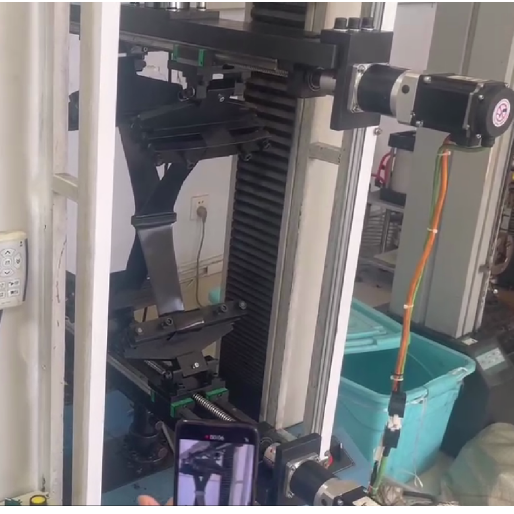

土工格室双向拉伸试验机

土工格室XY型拉伸试验机功能介绍：

土工格室双向拉伸试验机用于测试格室在四轴拉伸状态下，节点及母材的力学性能，其中：两轴移动另外两轴相对固定，（其中固定端具中心位置可调，并具有锁紧功能，根据格室尺寸大小不同调整相对位置，中心点不便。），四根拉伸主梁交叉布置，每条拉伸梁下面分别布置两组导轨，起到导向和拉伸时防转的功能，活动横梁移动时同步运行，在格室分力作用下，驱动拉伸工装严主梁的导轨槽移动，拉伸工装下面分布三组约束轴承，

测试过程可以是双轴加载也可单轴加载，两者独立控制互不干扰，

测试系统设计之初参照市面已有格室形式，拉伸工装可以互换，满足封闭式和开放式格室的拉伸测试

    产品在原有基础上完善了，格室起始端拉伸工装，尽量保证在拉伸时，起始端的节点不处于zui大力位置。

土工格室双向拉伸试验机软件简介

SupTest专业定制测控软件，软件中包含标准中要求的测试手段和数据处理方式。

数据库采用ACCESS格式，方便携带和扩展，数据实时导出，可提取原始数据

同时可实时显示三路采集，并可任意切换；外加显示三路计算速度

试验时，可同时显示XY轴多个曲线，可以设定需要显示的坐标，例如：载荷－时间，载荷－位移，应力－应变等多种曲线，坐标满度自动调节，

可以重新读取已经完成的试验，可以对试验曲线进行放大、缩小、平移，可以选择显示并标注特征位置。可以事后修改试验参数，可以强制指定特征点位置，并且重新计算修改后的结果，也可以还原。

很好支持用户自定义Excel报告，每个试验可以支持多个用户自定义报告，支持把试验分析的曲线输出到用户自定义报告中

可以方便添加新的试验标准库，可以在现有的标准上方便添加试验，可以针对每个试验设置不同的输入、输出项目，也可针对每个试验设置不同的报告格式，以及多个自定义报告。

可以在现有试验的基础上设定试验加载的流程，试验步骤设置灵活方便，通俗易懂。

试验机设计、制造、检验依据下列标准相关条款

GB/T2611-2007《试验机通用技术要求》

JJF1103-2003《wan能试验机计算机数据采集系统评定》

JJG139－1999《拉力、压力和wan能试验机的检定规程》

GB/T19274-2003《土工合成材料  塑料土工格室》

GB/T19274-xxxx《土工合成材料  塑料土工格室》

电气系统：

（1）采用交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。

（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

土工格室双向拉伸试验机控制系统：

我公司自主研发的全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：

1、实现了试验力、试样变形、位移和试验进程的四种闭环控制；

2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；

3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；

4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更

土工格室双向拉伸试验机技术参数:

整机指标

系统配置清单：

标签：土工格室双向拉伸试验机
