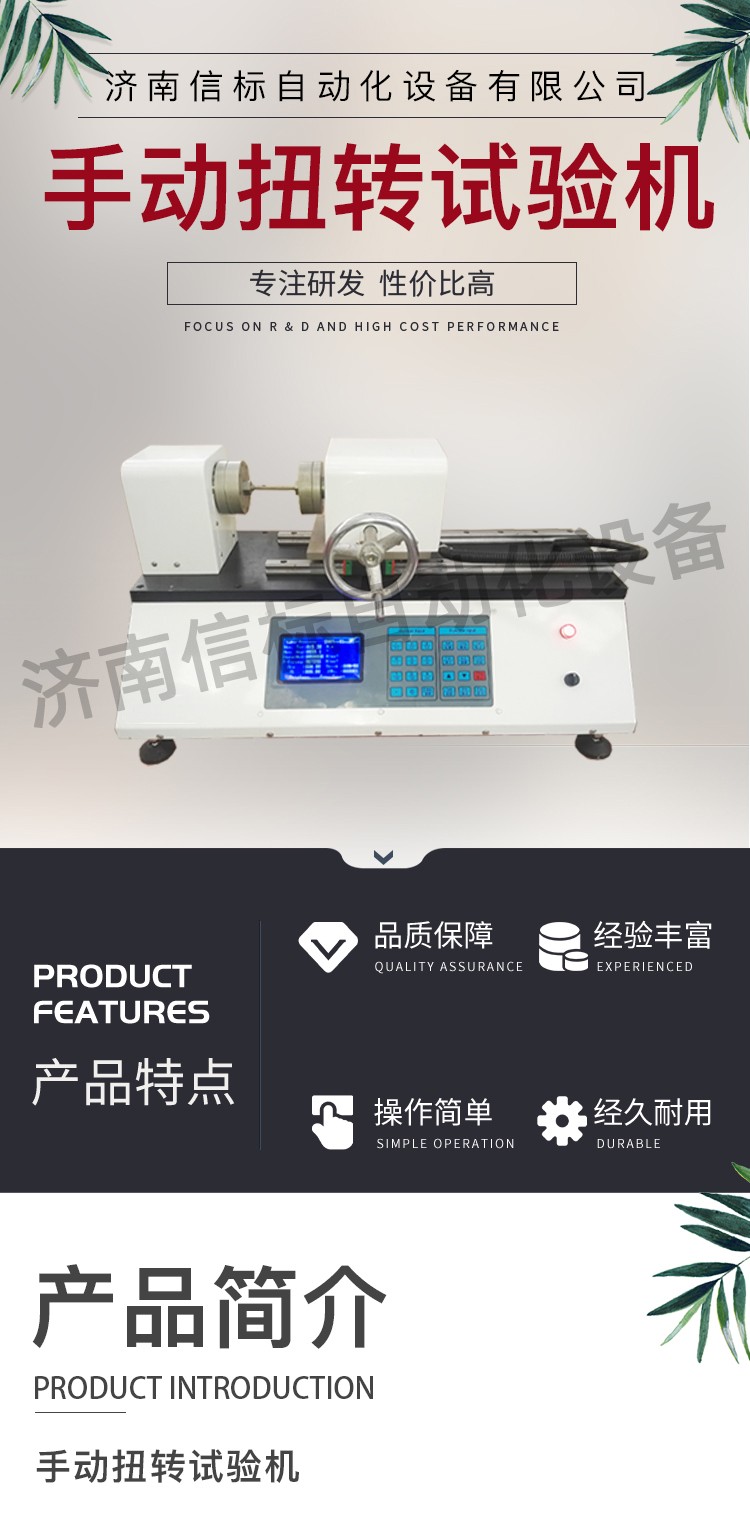

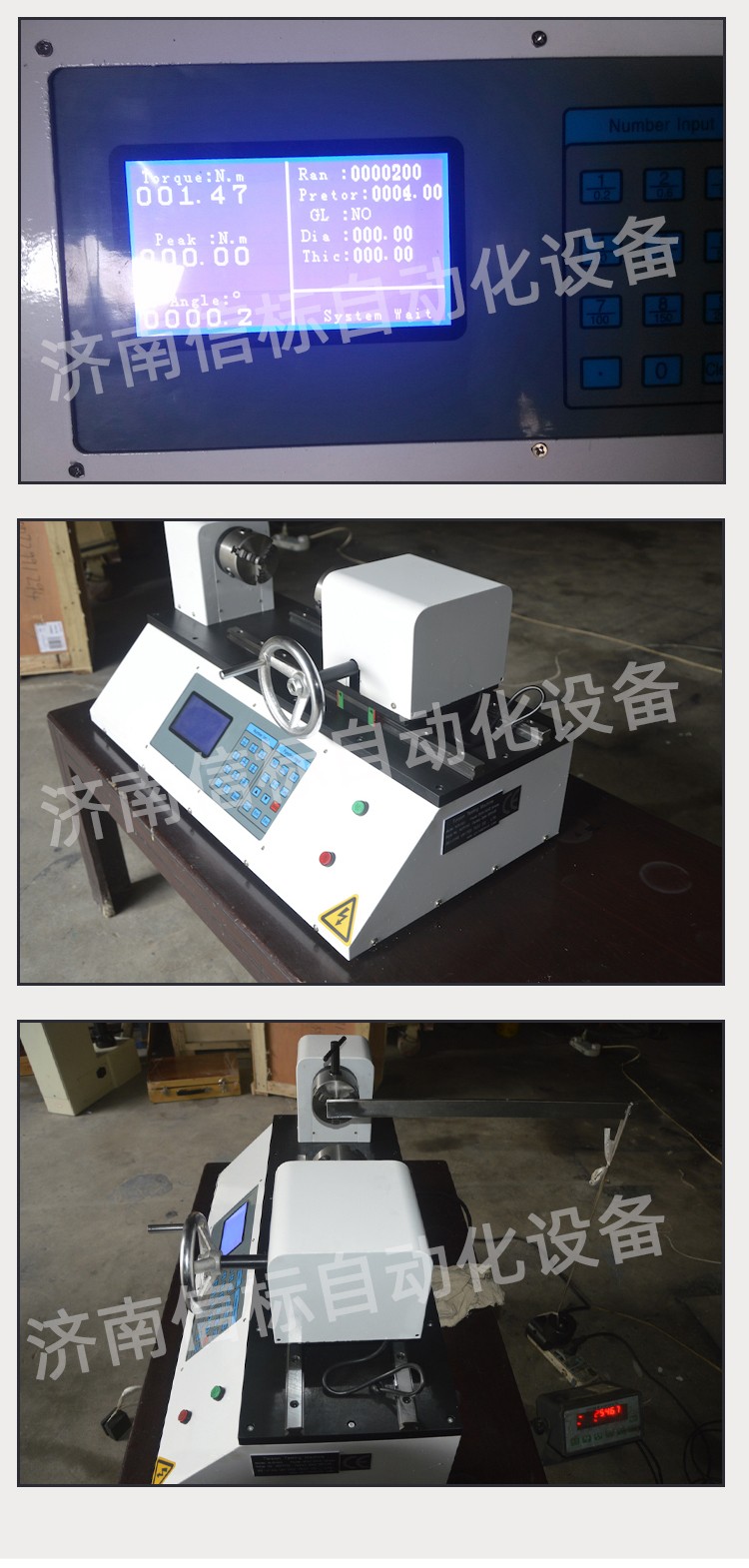

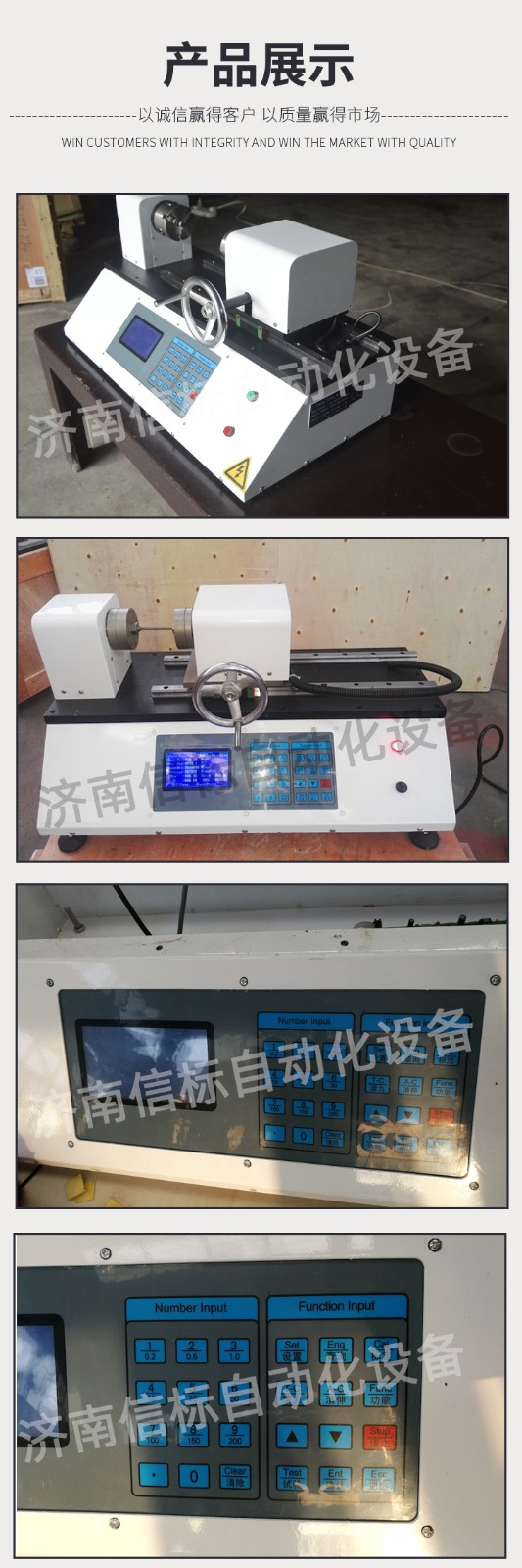

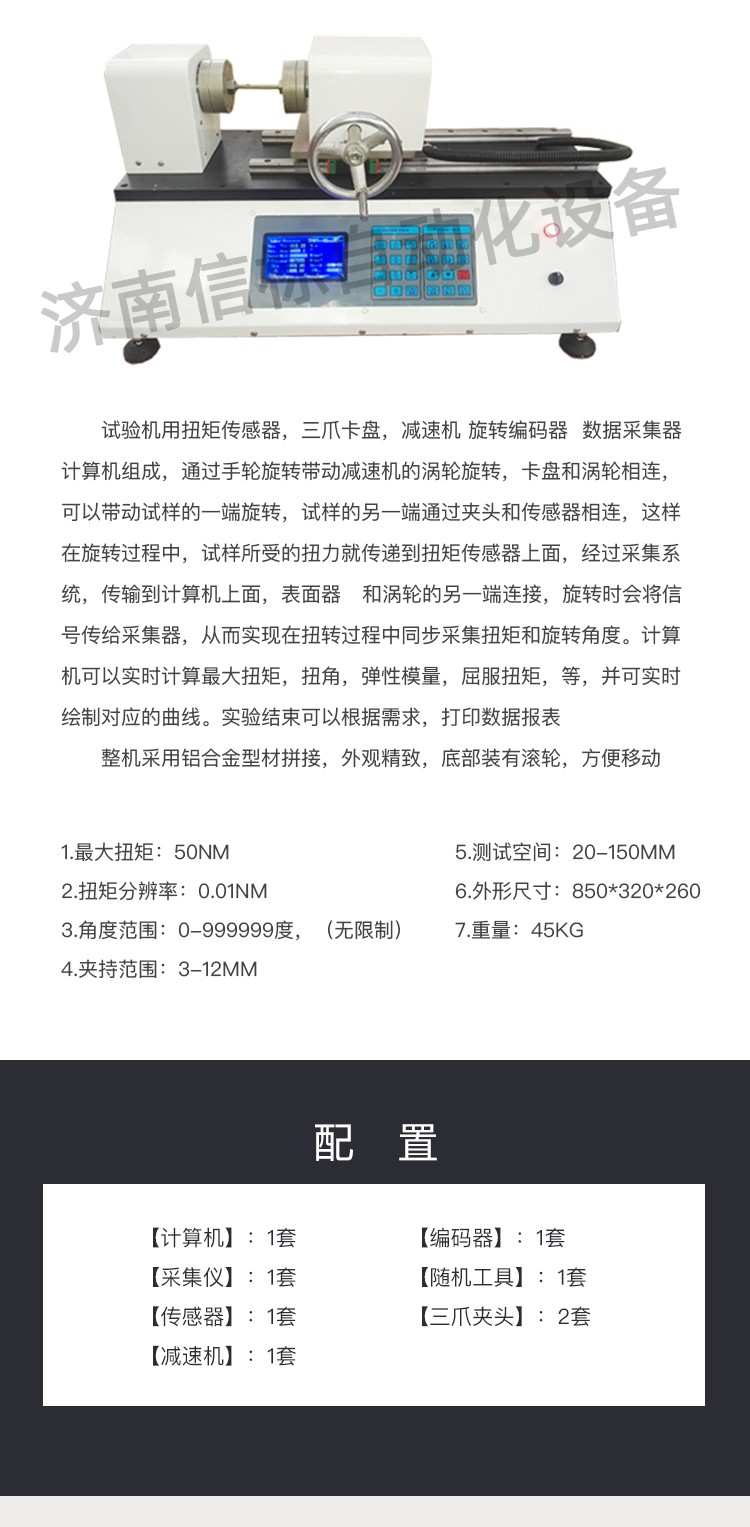

一、介绍 试验机用扭矩传感器，三爪卡盘，减速机 旋转编码器 数据采集器 计算机组成，通过手轮旋转带动减速机的涡轮旋转，卡盘和涡轮相连，可以带动试样的一端旋转，试样的另一端通过夹头和传感器相连，这样在旋转过程中，试样所受的扭力就传递到扭矩传感器上面，经过采集系统，传输到计算机上面，表面器 和涡轮的另一端连接，旋转时会将信号传给采集器，从而实现在扭转过程中同步采集扭矩和旋转角度。计算机可以实时计算最大扭矩，扭角，弹性模量，屈服扭矩等，并可实时绘制对应的曲线。实验结束可以根据需求，打印数据报表，整机采用铝合金型材拼接，外观精致，底部装有滚轮，方便移动。试验机用扭矩传感器，三爪卡盘，减速机 旋转编码器 数据采集器 计算机组成，通过手轮旋转带动减速机的涡轮旋转，卡盘和涡轮相连，可以带动试样的一端旋转，试样的另一端通过夹头和传感器相连，这样在旋转过程中，试样所受的扭力就传递到扭矩传感器上面，经过采集系统。 二、基本参数 1.最大扭矩：50NM 2.扭矩分辨率：0.01NM 3.角度范围：0-999999度，（无限制） 4.夹持范围：3-12mm 5.测试空间：20-150mm 6.外形尺寸：850*320*260 7.重量：45kg 三、配置： 1.计算机：1套 2.采集仪：1套 3.传感器：1套 4.减速机：1套 5.编码器：1套 6.随机工具：1套 7.三爪夹头：2套
|
