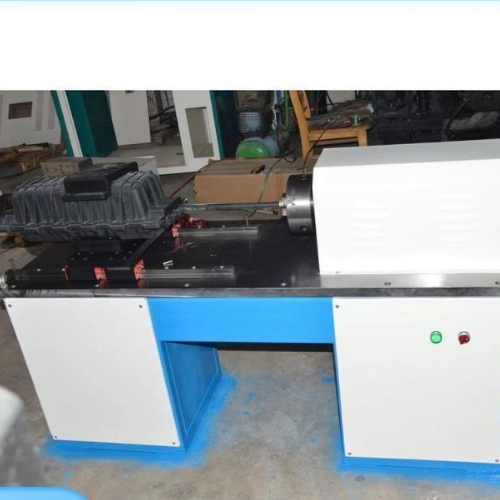

NDW-200 通信光缆盒扭转强度试验机 产品性能特点 NDW-200通信光缆盒扭转强度试验机是根据GB/T2611-2007《试验机通用技术要求》和GB/T10128-2007《金属室温材料扭转试验方法》、YDT 988-2015 《通信光缆交接箱》、YD/T 814.1-2013 《光缆接头盒 第1部分:室外光缆接头盒》、YDT 2150-2020 《光缆分纤箱》等标准制造。本设备适用于测试光缆承受机械扭转的能力，通过施加正反向扭转力，对于合格的光缆要 求光纤不断裂，光纤的衰减变化不超过光缆产品详细规范中规定的值，光缆护套不开裂， 缆 芯元构件不损坏。 适用标准：国标、ASTM、等国内外标准。本机外形美观、操作方便、性能稳定可靠。 本公司生产的微机控制扭转试验机结合国外xian进控制技术、精美的外观设计。采用台湾ABBA公司高精度超宽直线导轨和超厚主机钢板构成高强度主机，应用交流伺服电机做为输出动力源传递给高效摆线针轮减速系统从而实现了高性能的扭矩和扭转角度的输出和控制。 控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统及高精度扭矩传感器构成测量系统。 试验机专业软件可实现自动求取zui大扭矩、抗扭强度、上下屈服扭矩、规定非比例扭矩、切变模量等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应国家标准的要求、试验报告多样化如WORD、EXECEL等方式。 本机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的扭转性能指标的测试，wan全符合国家相关标准的要求。 该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。 通信光缆盒扭转强度试验机主要技术指标 技术参数
1 zui大扭矩： 200Nm；
2 试验机准确度等级： 0.5级；
3 扭矩测量范围： 2%-100%F.S；
4 扭矩示值相对误差： 示值的±1%以内；
5 扭矩分辨力： zui大扭矩的1/300000（全程不变化）；
6 扭转角测量范围： 0-9999°；
7 扭转角示值相对误差： 示值的±1%以内；
8 扭转计扭角分辨力： 0.01°；
9 扭转计扭角示值相对误差： 示值的±1%以内；
10扭转速度： 0.36-360°/min（无级调速）；
11扭转速度相对误差： 设定值的±0.5%以内；
12夹头间zui大距离: 0-350mm；
13试样平行段最小直径： φ6-φ20mm；
14电源电压： AC220V 50Hz；
15 主电机功率： 0.75kW；
通信光缆盒扭转强度试验机主机配置 l 高强度扭转试验机主机一台（台式结构,整机喷塑处理） l 日本松下交流伺服电机 一套 l 台湾ABBA精密直线导轨两套 l 高效针线摆轮减速机一套 l 200N/m高精度扭矩传感器一支 l 试验机专用扭转辅具一套 l 联想计算机一台（19寸液晶显示器） l 惠普HP彩色喷墨打印机一台 l 扭转试验机专用试验测控系统一套 l WINDOWS98/2000/XP操作环境下的扭转试验机专用软件一套
软件功能介绍 1)软件介绍 l 基于WINDOWS操作平台，软件操作简单、功能强大，人机对话式结构。采用标准的WindowsXP风格，操作简单易学 l 软件采用模块化设计，不同的试验类型创建，试验控制以及数据分析都有独立的模块，与主程序分离。可以适应多种试验类型的试验控制和数据处理 l 试验数据可由用户自行添加，个数不限，采用模板方式新建试验记录，方便快捷 l 自动完成试验过程、判断破型，自动记录保存试验数据。所有试验数据以国际通用的XML格式保存 l 高效的试验数据管理功能，能按多种方式实现试验数据的快速查询、加载与删除 l 试验结束系统自动分析、统计试验结果，分析方式可由用户自行设定 l 灵活的报表编辑功能，为用户提供了面向图形排版的专用报表编辑工具，简单易学，能方便的打印试验曲线及相关图片、文字 l 用户可根据需要对试验数据进行删除 l 用户可以根据需要改变分析方法，数据可以根据本身需要自行修改修约方式 l 专用的数据库管理库模块 l 分四档数码显示试验力值，精度为每档量程20%开始示值的±1% l 分四档数码显示变形，精度为每档量程20%开始±0.5% l 同时记录扭矩-时间，扭角-时间、扭矩-扭角、扭矩-转角、转角-时间试验曲线，可随时切换观察，任意放大缩小，水平或垂直移动，实时高速采样 l 采用人机交互方式分析计算测试材料的机械性能指标，试验结束时系统会自动计算zui大扭矩、抗扭强度、上下屈服扭矩、规定非比例扭矩、切变模量等，在自动分析的基础上，还可以人工干预修正分析结果，提高分析的准确性 l 提供多种报表打印接口，用户可根据需要编辑任何格式的报表 l 试验数据采用标准数据库管理方式，自动保存所有试验数据和曲线 试验曲线 试验过程中实时显示试验曲线，试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来 数据查询窗口 在这里可以对历史试验数据进行数据库查询，只需输入一定的条件，可以把试验数据立即找到。 6）自动标定窗口 力值和变形可以自动标定，在我们调试完成后，如果用户感觉示值不准或者测控参数被改动，只需点击自动校正按钮，系统参数就会恢复到调试时的状态。 7）系统的调零采用数字化设计 只需用鼠标操作就可以对两个采集通道进行调零，系统一般只需一次调零即可，在正常使用情况下，系统会自动回到真正的零点。 六、通信光缆盒扭转强度试验机测控卡功能特点 1)电路简介 扭转试验机专用试验测控系统是基于PCI接口的微机内置式PCI试验卡，符合PCI2.1规范。该卡可直接插入微机的任一PCI插入槽中，通过简单的连线，直接连接到试验机，即可实现微机自动测量与控制，真正做到即插即测。集程控放大、A/D转换、数字量I/O、计数及脉宽（PWM）、方波发生（SWP）等功能于一体，其系统结构可靠简洁，并且具有十分良好的互换性。 2)技术性能 l 全系统采用数字化设计，安全、稳定、可靠、精度高 l 全系统无任何可调器件，数字调零和测控参数自动标定 l 系统集成CPLD运算器件，具备高速运算能力，实时处理数字信号 l 本系统采用PCI2.1总线标准，易扩展、易升级而且做到“即插即用” l 集成4档精密仪用程控放大器，自动换档 标签：NDW-200通信光缆盒扭转强度试验机
|
