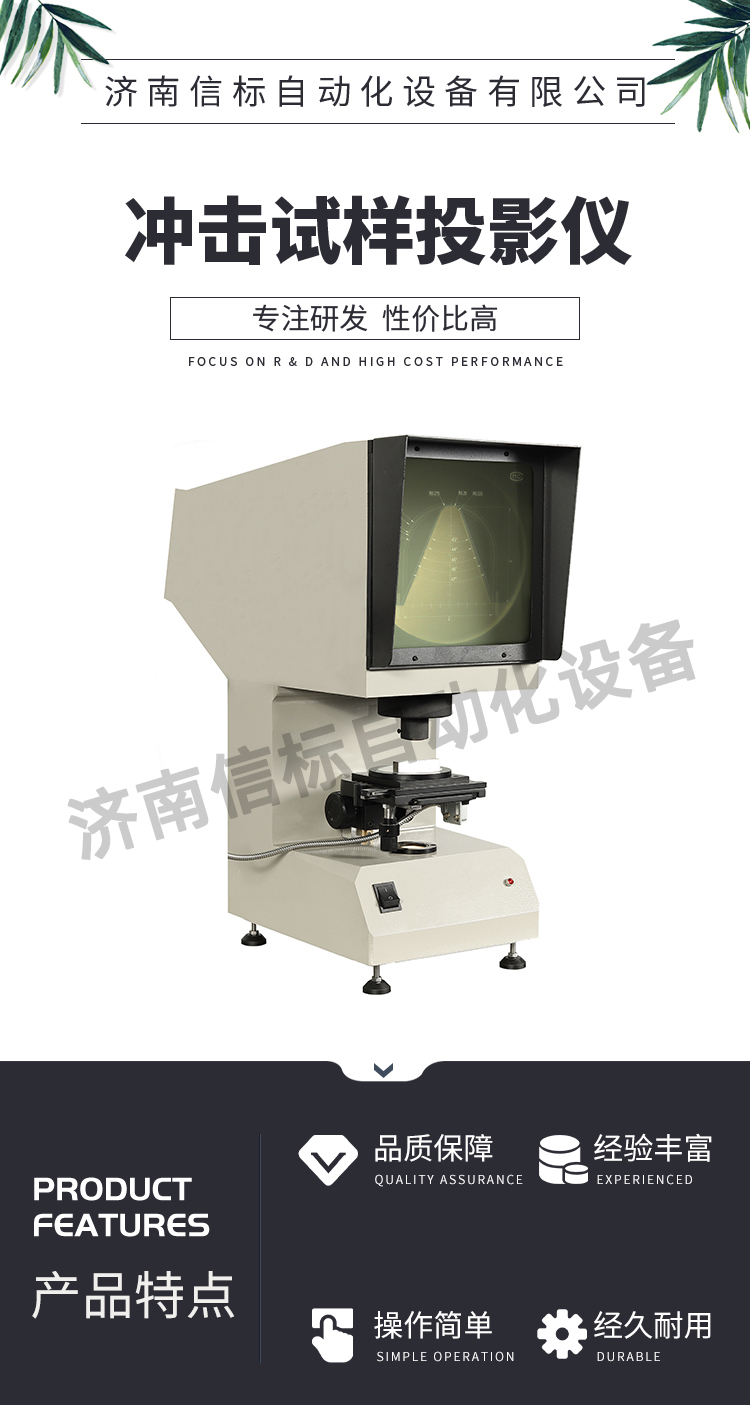

应用领域 CST-50型冲击试样缺口投影仪是我们根据目前国内广大用户的实际需求和GB/T229-2020《金属夏比摆锤冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器，该仪器是利用光学投影方法将被测的冲击试样V或U型缺口轮廓放大投射到投影屏上，与投影屏上冲击试样V和U型缺口标准样板图比对，以确定被检测的冲击试样缺口加工是否合格，其优点是操作简便，检查对比直观，效率高。 三、主要技术指标： 1、投影屏直径 ：200*200mm 2、工作台尺寸 ： 方工作台尺寸：110×125mm 方工作台直径：90mm 工作台玻璃直径：70mm 3、工作台行程 ： 纵向：±10mm 横向：±10mm 升降：±12mm 4、工作台转动范围: 0～360° 5、仪器放大倍率：50X 物镜放大倍率： 2.5X 投影物镜放大倍率：20x 6、光源（卤钨灯）：12V 100W 7、电源： 220V 50Hz 8、外形尺寸：515×224×603mm 9、重量： 20kg 四、设备主要配置： 1.CST-50投影仪主机 一台 2.底座调整钮 四个 3.电源线 一根 4.卤钨灯 二个 5.平板玻璃 一块 五、工作条件 a、环境温度0-25ºC范围内； b、相对湿度不大于85 %； c、周围无腐蚀性介质的环境中； d、安装在平整的地面上； a、环境温度0-25ºC范围内； b、相对湿度不大于85 %； c、周围无腐蚀性介质的环境中； d、安装在平整的地面上；
|
