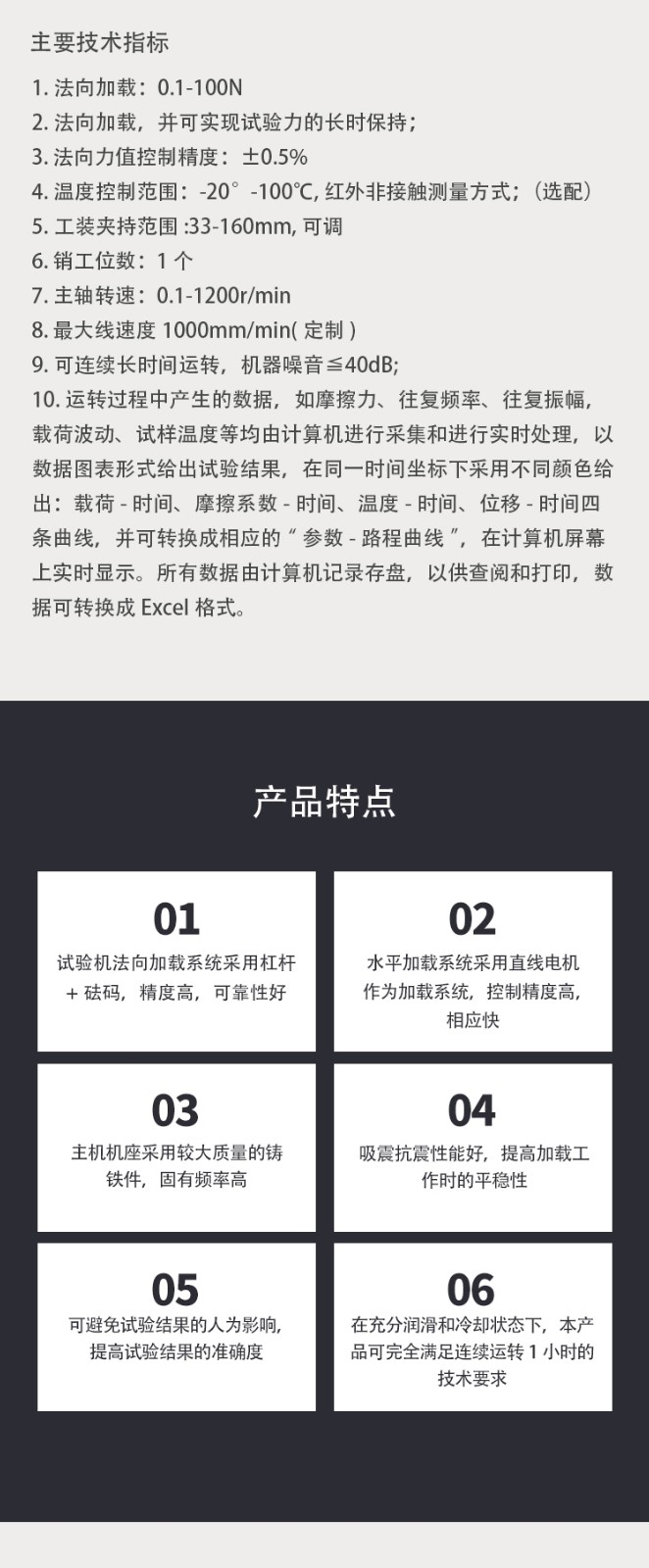

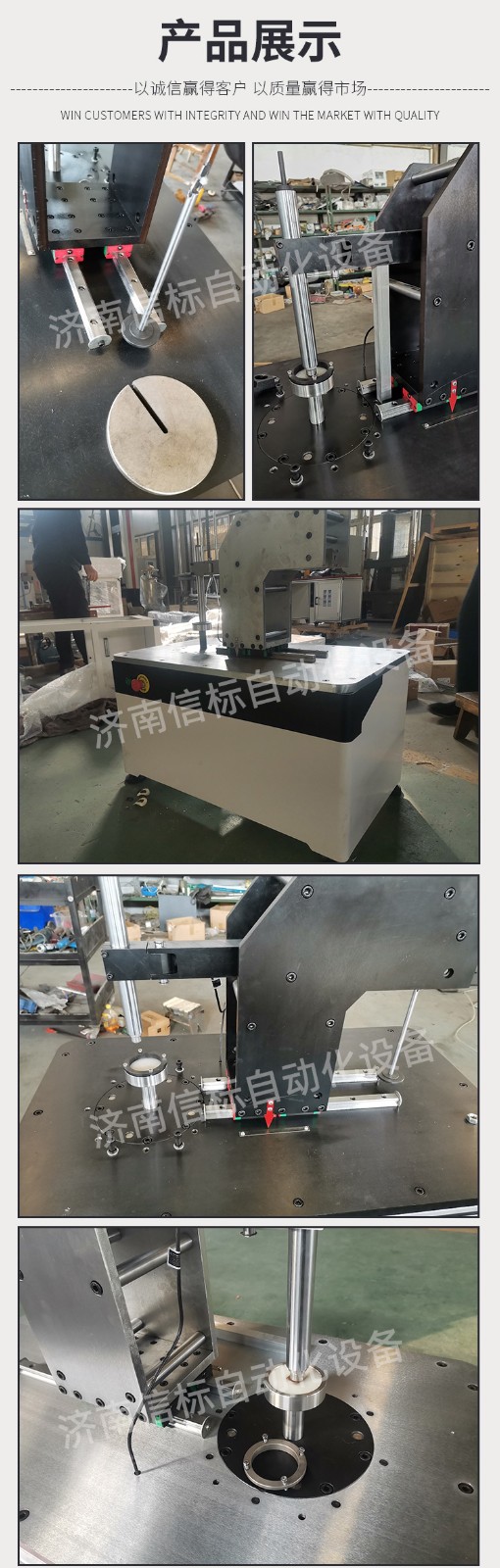

试验机结构原理 1.主要技术要求及满足情况：（水平运动总成选配） 为满足2的各项技术要求，本产品拟采用以下方案 3.1该试验机由法向加载系统、水平杠杆，扭矩测力系统，温控系统，其冷却及润滑装置、电气控制柜及计算机实时数据采集及控制系统（包括软件）等部分组成； 试验机主机主要由主机机座、水平机座、法向主轴及其驱动系统、试验力施加装置、摩擦扭矩及位移高精度传感测量系统、试验力测量及摩擦温度测量系统等组成；试验机法向加载系统采用杠杆+砝码，精度高，可靠性好；水平加载系统采用直线电机作为加载系统，控制精度高，相应快，主机机座采用较大质量的铸铁件，固有频率高，吸震抗震性能好，箱体座也是采用铁件经数控镗加工后将电主轴牢固锁紧在箱体座中，这样可以提高加载工作时的平稳性。 3.2冷却及润滑装置的功能主要是对作动器进行冷却和润滑，以使作动器长时稳定可靠工作。（适用于油品测试） 3.3计算机实时数据采集及数据处理控制系统是专门编制的控制软件对各项试验参数进行人为设定、采集、监控及输出的智能系统，可避免试验结果的人为影响，提高试验结果的准确度。 3.5摩擦力的测量选用美国世铨公司的高精度力传感器； 3.6在充分润滑和冷却状态下，本产品可完全满足连续运转1小时的技术要求。 3.7本产品可进行“销-盘”、“环-盘”“环-块”等多种摩擦副的试验，并可在干摩擦及有油润滑状态下工作；摩擦副形式及尺寸可按用户要求设计，易于操作，装卸试样方便，并附专用工具等。 3.8试验温度的测量采用中科院产红外非接触测温方式进行。 3.9根据技术要求，通过智能仪表及专门编制的计算机软件对试验运转过程中产生的诸如摩擦力矩、载荷波动、摩擦温升等试验参数进行实时采集及处理，并给出相应的试验曲线，可将试验数据存盘并转换成Excel表格形式以供查阅和打印输出。
|
