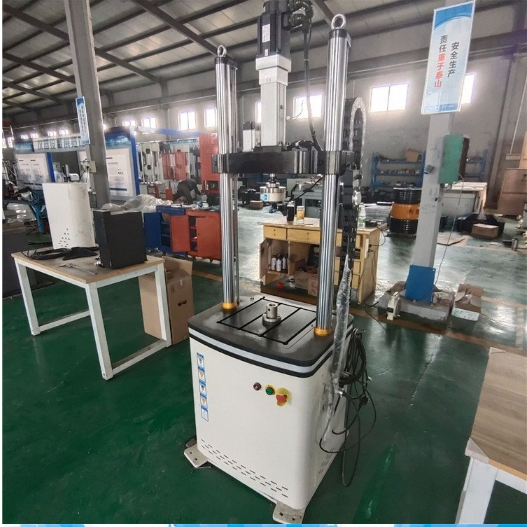

PWS-20电液伺服动静疲劳试验机

一、简介：

PWS-20电液伺服动静疲劳试验机广泛应用于材料和零部件的动、静态力学性能试验，包括材料和零部件的拉伸、压缩、低周和高周疲劳等试验。配置高低温箱可进行高低温力学试验。

电液伺服动静wan能系列试验机的研制、开发过程中博采国际著名电液伺服动态试验机公司的开发制造经验，采用“单元化、模块化、标准化”开发理念，吸取国际xian进电液伺服动态试验机技术，结合国内用户的实际使用状况设计而成。电液伺服动态试验机的关键配套元件选用国际、国内同类产品的著ming品牌产品。大大提高了系统的稳定性和可靠性，系统的关键单元和元件均采用当今国际xian进技术制造，整个试验系统的整体性能与国际著名动态试验机公司产品技术水平相当。该系列产品具有使用方便，控制精度高，可靠性好等特点。

20疲劳试验机是我公司研制的系列动静wan能试验机产品之一。试验机主机、恒压伺服泵站、液压夹头等关键部件为我公司设计制造，伺服阀、密封件等关键外购件均选用国际、国内同类产品的著名品牌产品，大大提高了系统的稳定性和可靠性，试验机的整体性能与国际先进产品技术水平相当。符合TBT/T3329-2013、X1-J-1-2017、TBT/T2074-2010等相关标准要求。

二、方案描述：

20 kN电液伺服动静wan能试验机主要由一台主机(上置20kN伺服直线作动器)、液压夹头及其液压驱动模块、一套恒压伺服泵站（流量36L/min、系统压力21MPa）、全数字单通道伺服控制器以及计算机打印机、相关试验软件、其它必要的附件等组成。

三、电液伺服动静疲劳试验机主要技术性能指标：

1、zui大静态试验力：±20kN

   zui大静态试验力；±20kN

2、试验力测量范围： 1～100.%（全程不分档）；测量精度：±1% F.S

3、试验空间：

   3.1zui大可调整试验净空间：900mm

   3.2有效立柱间距： 600mm

4、作动器行程范围： 0-200mm

5、试验机准确度：

   5.1力、变形测量准确度：优于示值的±0.5% （静态）优于示值的±1.0% （动静态）

    5.2位移测量准确度：优于示值的±0.5% （静态）优于示值的±0.5% （动静态）

    5.3试验力平均负荷波动度：±1%;

    5.4试验力动态负荷波动度：±1%；

6、试验波形：矩形波、三角波、方波、正弦波、锯齿波、及用户自定义波形。

7、试验频率：0.01～30Hz（3Hz时幅值为（0.7～1.3）倍工作荷载）

8、疲劳次数：1×10⁷次（任意可设）

9、控制方式:力、位移、变形PID 闭环控制，并可实现任意控制模式的平滑无扰切换。

10、配置液压泵站：流量36L/min，压力21Mpa。

11、配置操作计算机及打印输出设备一套。

12、试验软件：适用于 Windows试验平台下操作。与控制系统配合，可控制试验系统完成各类动静态力学性能试验，装夹不同的试验工装可实现预埋槽道的锚栓、T型螺栓、预埋混凝土中等各项试验要求。软件在控制试验系统工作的同时，具有绘制符合静态试验要求的各类试验曲线，各类试验管理、数据存储、试验报告打印等功能。

四电液伺服动静疲劳试验机系统配置清单:
