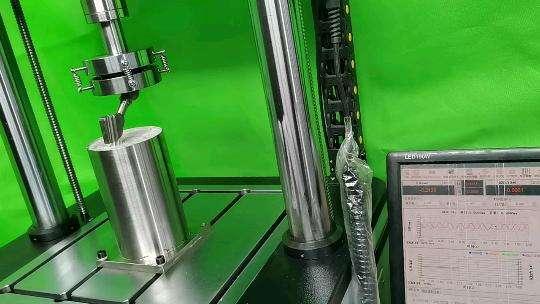

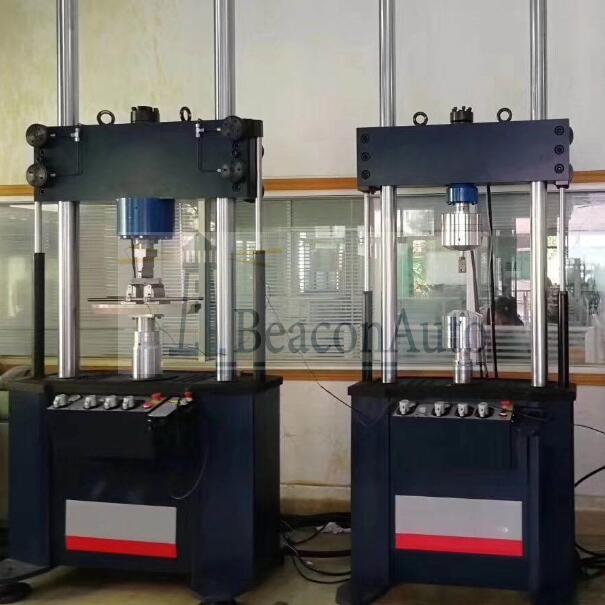

QBG-10型高频疲劳试验机 QBG-10型高频疲劳试验机在各种类型的疲劳试验机中，具有结构简单、使用操作方便、效率高、耗能低等特点，所以它被广泛用来测试各种金属材料抵抗疲劳断裂性能、测试 KIC 值、S—N 曲线等等；配以相应夹具，被广泛用来测试各种零部件（如板材、齿轮、曲轴、螺栓、链条、连杆、摇臂、紧凑拉伸等等）的疲劳寿命，可完成对称疲劳试验、不对称疲劳试验、单向脉动疲劳试验、块谱疲劳试验、调制控制疲劳试验、高低温疲劳试验、三点弯、四点弯、扭转等种类繁多的疲劳试验。 二、主要技术指标
1、最大负荷：±10kN 2、最大单向脉动负荷：±10kN 3、最大交变负荷（幅值）：5kN 4、负荷精度等级: 0.5 级 5、动、静负荷波动度：≤±0.3％F.S 6、受力同轴度：≤5％ 7、上下试验空间：≥700mm 8、频率范围：60～300Hz, 频率分辨率: 0.1Hz，多级频率调节。 9、最大计数范围：9×109。试验机能够自动记录试验循环次数并具有掉电保护功能；循环次数可以随时设定，到达规定循环次数后具有自动停机功能；具有防止在停电等意外停机以后再次自动启动的功能。 10、控制方式：具有常规疲劳试验（对称及不对称）、块谱（程控）疲劳试验、调制疲劳试验（正弦 波、三角波、梯形波、自定义波）等。 11、试验功能：疲劳寿命（S-N 曲线等）试验功能及断裂力学（如断裂韧性、裂纹扩展速率及门坎 值等）试验功能等。可选配并支持种类繁多的试验工装及各种环境试验装置。 12、具有较完备的保护功能，如过载保护、机械限位保护、电机过流保护、断裂保护、激励器过流二级保护、频率降保护、动静负荷上下限人为设置保护、动静负荷失控保护等，许多保护可依据不同试验的要求进行灵活配置，试验过程可无人值守。 13、整机电源：单相 220VAC 或三相 380VAC/50Hz/1.5kW，配线按照单相三线制或三相五线制。 注：出口设备按照设备所在地电源匹配。 三、适用标准：JJG556-2011《轴向加荷疲劳试验机》、GB/T2611、GB/T3075、HB5287、ISO1099、ASTM E466、ASTM E399、ASTM E647 标准等。 四、配置清单 序号 | 名 称 | 型号规格 |
| 数量 | 说 明 |
|
|
|
|
|
|
|
| 1 | 高频疲劳试验机主机 | QBG-10 型 |
| 1 台 |
|
|
|
|
|
|
| 专利产品 |
| 2 | 高频疲劳试验机测控电箱 | QBG-10 型 |
| 1 台 |
|
|
|
|
|
|
|
| 3 | 高频疲劳试验机集成机柜 | QBG-10 型 |
| 1 台 |
|
|
|
|
|
|
|
|
| 4 | 联想商用计算机 | 发货时的主流配置 |
| 1 台 |
|
|
|
|
|
|
|
|
| 5 | 惠普激光打印机 | Hp1106 |
| 1 台 |
|
|
|
|
|
|
|
|
| 6 | 英文版高频疲劳试验测控软件 | CCQBPV5.70EN |
| 1 套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7 | 室温螺纹圆试样疲劳试验夹具 | M11x1、M14x1、M16x1、 | 各 1 套 | 或根据用户要求选配 |
|
|
|
| M22x1 |
|
|
|
|
|
|
|
|
|
| 8 | 随机工具 |
| 1 套 |
|
|
|
|
|
|
|
|
| 9 | 随机文件 |
| 1 套 |
|
|
|
|
|
|
|
|
|
标签：QBG-10型高频疲劳试验机 |
