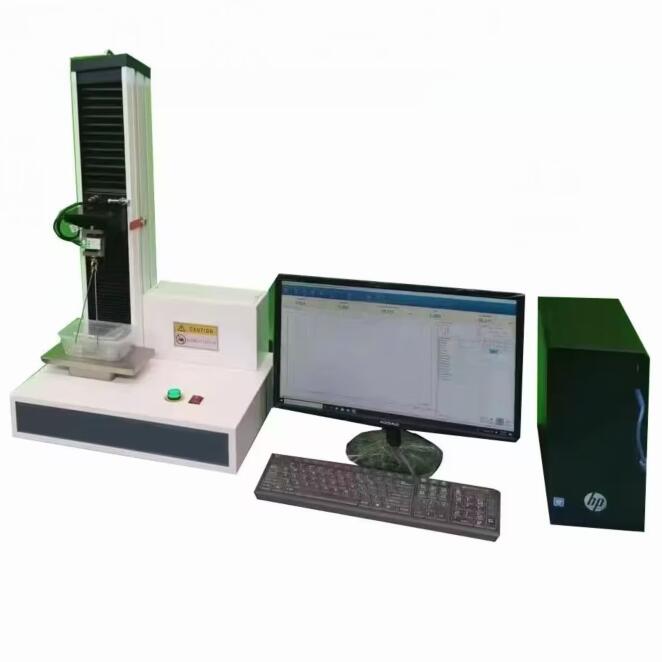

GYB- 10光缆压扁试验机 ( 1) 用途： GYB- 10光缆压扁试验机适用于测试光缆承受压扁的能力，通过施加压扁力，对于合格的光缆要求光纤不断裂，光纤的 衰减变化不超过光缆产品标准中规定的值，光缆护套不开裂。 符合的标准：IEC60794- 1-2 ：2003 E3 (2) GYB- 10光缆压扁试验机特点： 本设备采用计算机控制，伺服电机驱动，精密滚珠丝杠传动加载，精密负荷传感器信号测量。具有加 载平稳，测量准确，控制响应迅速，控制方式多样，能方便、准确地实现负荷的数字标定，具有满载保护 及位置保护等特点。
(3) GYB- 10光缆压扁试验机技术参数： 1) 产品名称：GYB- 10 2) zui大试验力：5kN 3) 力测量范围： (1%~100.%) F.S. 4) 力分辨率： ±250000码，全程不分档，分辨率不变 5) 力示值准确度： ±0.5% 6) 力保持时间：可任意设置 7) 力保载相对误差： ±0.5% 8) 位移显示分辨率：0.001mm 9) 位移控制分辨率：0.00002mm 10) 位移示值准确度： ±0.5% 11) 位移速率调节范围： (0.01~500) mm/min ，任意设置 12) 位移速率相对误差： ±0.5% 13) 试验有效行程：200mm 14) 压座、压头： (100×100) mm ，硬度HB240~280 15) 可夹持光缆zui大直径：30mm 16) 重量：130kg (4) 产品配置： 1) 伺服驱动器、伺服电机： 日本东元 2) 负荷传感器：美国Vishay 3) 同步带传动 4) AEC- 1200控制器：自制 (5) 安装要求： 1) 电源：单相，AC220V±10% ，50~60Hz ，0.8kW。 2) 计算机电源：单相，AC220V±10% ，50~60Hz ，0.5kW。 3) 安装在稳固的基础上，水平度≤1/ 1000 ，周围留不小于1米的空间。 4) 环境温度：25℃±10℃，湿度： ≤80%不结露。 5) 室内无振动、无腐蚀性介质。 (6) 设备供货范围： GYB- 10光缆压扁试验机产品配置： 序号 | 配 件 名 称 | 单位 | 数量 | 备 注 | 1 | 光缆压扁试验机主机 | 台 | 1 |
|
| 附件部分 (由以下各部分组成) |
| 光缆压缩夹具 | 套 | 1 | 装在主机上 | 电源线 | 根 | 1 |
| 数据通信线 | 根 | 1 |
| 3 | 电气控制系统 | 台 | 1 |
|
| (由以下各部分组成) | AEC-1200控制器 | 套 | 1 | 内置主机内 | 拖动系统 | 套 | 1 | 内置主机内 | 品牌电脑 | 台 |
| 成套设备中其它设备配置则此处不 配 | 品牌Hp A4彩喷打印机 | 台 |
| 成套设备中其它设备配置则此处不 配 | caros中文版TestLive试验软件 | 套 | 1 |
| 4 | 专用工具一套 | 套 |
| 成套设备中其它设备配置则此处不 配 | 5 | 交付英文资料 | 套 | 1 |
|
| (由以下资料组成) | 产品合格证 | 份 | 1 |
| 产品使用说明书 | 份 | 1 |
| 电气拖动原理图 | 份 | 1 |
| 装箱单 | 份 | 1 |
|
